Kugoo G2 Pro — общее

• Общие сведения
• Покрышки
• Глоссарий или словарь сокращений
• Аксессуары
• Бортовой компьютер (дисплей)
• Отключение детского режима (ограничение скорости до 35 км/ч)
• Таблица напряжения АКБ и оставшегося заряда.
• Электрика
• Деталировка:
• Если самокат быстро отключается.

Общие сведения

Вес	25 КГ
Привод	Задний
Максимальная скорость	55 км/ч
Пробег на одном заряде	~ 40 км
Напряжение питания	48В
Ëмкость аккумулятора	15 А/ч 13s6p (ингда 13 А/ч)
Мощность	1000 Вт
Грузоподъёмность	120 КГ
Тормоза	Дисковые ( 140мм )
Клиренс	17 СМ
Размер покрышки	10" (камера 10х2,5)
Размер обода	6.5"
Подвеска	Двухрычажные эластомеры

Вес переднего колеса в сборе (сток) - 1,79 кг. Заднее колесо ~ 4,85 кг. Передний эластомер (в сборе) - 1,8. Задний эластомер (в сборе) - 1,2

Покрышки

Общее:

Резину важно выбирать исходя из потребностей. Неподходящие и некачественные покрышки могут быть причиной воблинга и  плохого сцепления.

Почему многие переходят на бескамерку - потому что ее легко ремонтировать, если случится прокол (даже не надо снимать колесо). Когда установлена камерная резина, то все сложнее и если на переднем колесе никаких проблем особо не возникает, то отремонтировать стоковую камеру на МК - уже намного сложнее и дольше. Так же у бескамерных из за конструктивных особенностей более толстый корд который меньше склонен к прокалыванию и более жёсткий борт, что позволяет при полностью спущенном колесе плавно доехать до дома не разжевав покрышку. Как пример если на бескамерке словить гвоздь - то колесо может спускать постепенно, в отличии от камерной резины.

Что означают полоски на покрышках

Зелёная – бескамерная покрышка.

Красная с зелёной или одна красная — камерная покрышка.

Две зелёных – универсальная, можно использовать как с камерами, так и без камеры.

CST 90/65-6.5

Одна из лучших бескамерных покрышек по мнению сообщества.

Где купить: Luxvelo Rezina-MSK

Как поменять стоковую резину на бескамерку:

Есть краткое видео-пособие, но важно помнить, что если на видео все легко и просто, при первой бортировке так просто не будет. Впрочем, упорство и труд... (по опыту - некоторые операции лучше выполнять в строительных перчатках и, если есть мебельные струбцины - то они тоже помогут).

https://t.me/kugoo_g2_pro_info/58

При заказе бескамерок - надо сразу заказывать ниппели PVR50 (можно и больше, но будет труднее засунуть, особенно угловой), если туго идет можно попробовать силиконовую смазку:

переднее колесо (под 90 гр.)

заднее (короткий прямой)

Есть мнение, что при установке бескамерок их надо промазывать герметиком, как и на авто. Однако, если обода не деформированы эту операцию выполнять не обязательно.

Вес стоковой покрышки (с камерой) - 0.75 кг

Вес бескамерной покрышки CST Offroad - 1.095 кг

Глоссарий или словарь сокращений



Воблинг:

Когда руль колбасит из стороны в сторону, как правило появляется на высокой скорости. Определение пошло от рыбы - воблы, который бьется в руках и все время пытается вырваться. По-научному - эффект шимми  — возникновение быстрых нарастающих колебаний в рулевой. Wikipedia

МК:

Мотор колесо

РОТОР МК

Обод с магнитами в мотор-колесе

СТАТОР

Неподвижная часть в МК обмотанная медной проволкой

АКБ:

Он же аккумулятор, она же аккумуляторная батарея.



Райдер:

С английского  — наездник, человек едящий НА чём-то, а не в чём-то. Например, велосипедист, мотоциклист, самокатчик, скейтбордист, моноколёсник. Wiktionary



КЗ:

Короткое замыкание.

ОТ:

Общественный транспорт

ДОП

Дороги общего пользования

ПЧ

Проезжая часть

РОТОР

Тормозной диск

КАЛИПЕР

Держатель колодок



Аксессуары

Список полезных аксессуаров

Статья требует написания.

Бортовой компьютер (дисплей)

Настройки бортового компьютера

Для входа в инженерное меню необходимо долго удерживать кнопку М.



P01 — диаметр колеса (лучше выставить 8 вместо 10)

P02 — отображение скорости и пробега в километрах или милях

P03 — % потребления аккума (как вариант, чтобы при низком заряде вы могли "дотянуть" до пункта назначения, выставив значение 40, или 50, или любое другое). "Тише едешь - дальше будешь". То есть, аккум при нажатии курка будет расходовать только выставленный % мощности. Так же эта опция поможет, если необходимо ограничить, к примеру, максимальную скорость. Выставляем 70%, и на второй "передаче" самокат едет с максимальной скоростью 15-20км/ч. Выставляем 50% и на 2 "передаче" едет ещё медленней. Если хочется использовать весь потенциал аккумулятора, ставим 100%. Но имейте ввиду, при 100%, если у вас осталось 1-2 деления, а проехать надо ещё километров 10, самокат скорее всего отключится на полпути, и снова включить его без подзарядки не получится.

P04 — класс напряжения (или как там правильно). Должно стоять 48.

P05 — срабатывание курка. 0 - самокат сразу едет. 1- едет после отталкивания (достаточно совсем минимального). P06 — Я выставил 75. При этом значении (и выставленном на 8 колесе в P01) у меня адекватно показывает скорость. У каждого самоката это значение будет разным, необходимо "подгонять" под свой экземпляр при помощи GPS спидометра (устанавливается на любой смартфон при наличии в нём GPS датчика).

Р07 — появилась в новых версиях самоката, пока неизвестно для чего она служит

Режим пониженной мощности

Если зажать кнопку М на пункте меню Р3 и держать до момента перевода на параметр Р0 (около 5-10 секунд), переключается режим ограниченной мощности. Реализованно путём принудительной установки параметра ограничения мощности в два раза меньше от установленной в Р3. Данный режим никак не отображается.

Коды ошибок контроллера

(необходимо учитывать, что БК самоката является копией корейского БК CDC6, поэтому не факт, что приведенные ниже значения будут соответствовать реальности)

Код	Описание
2	Защита от перенапряжения. Необходимо проверить силовую часть электроники
3	Не крутится колесо. Возможны электрические неполадки с мотором или колесо физически заклинило.
4	Защита от переразряда аккумулятора.
5	Проблема с датчиком акселератором. Напряжение ниже 0.75В. PS. В оригинале писалось про датчик тормоза, но там просто кнопка, поэтому предполагаю, что речь о датчике Холла, т.е акселераторе.
6	Проблема с определением датчиков Холла в мотор-колесе.
7	Проблема с акселератором. Возможно ручка была нажата во время включения контроллера.
8	Контроллер рипнулся.
А/10	Нарушен обмен данных между дисплеем и контроллером. Возможно не подключён жёлтый кабель.
D/13	Проблема с линией 5В.
F/15	Нарушен обмен данных между дисплеем и контроллером. Возможно не подключён зелёный кабель.

Оригинал на английском языке

Отключение детского режима (ограничение скорости до 35 км/ч)

Бывают истории, когда включается детский режим. Как это происходит никто особо не уточняет, но многим интересно, как выключить детский режим. Все достаточно просто:

1 - включить самокат

2 - зажать кнопку М и дождаться, когда появится сервисное меню

3 - кратковременно нажимать кнопку М, до тех пор, пока не появится настройка Р03

4 - нажать и удерживать кнопку М до тех пор, пока не появится обычное изображение БК.



Таблица напряжения АКБ и оставшегося заряда.

Электрика

Важные данные по электрике на самике:

Распиновка основной косы:

Как подключаются провода к МК

Сечение фазы в стоковом кабеле МК г2 про 3мм²

Распиновка со стороны блока кнопок

Распиновка курка газа

Распиновка со стороны БК

• DMS или VCC - зажигание (когда бк включен, + с батареи идет в этот пин)
  • соответственно, чтобы запустить самокат без БК, нужно поставить перемычку между + и DMS (напоминаю, распиновка со стороны контроллера зеркальная)

Деталировка:

Параметры запчастей, размеры, характеристики.

Сальники:

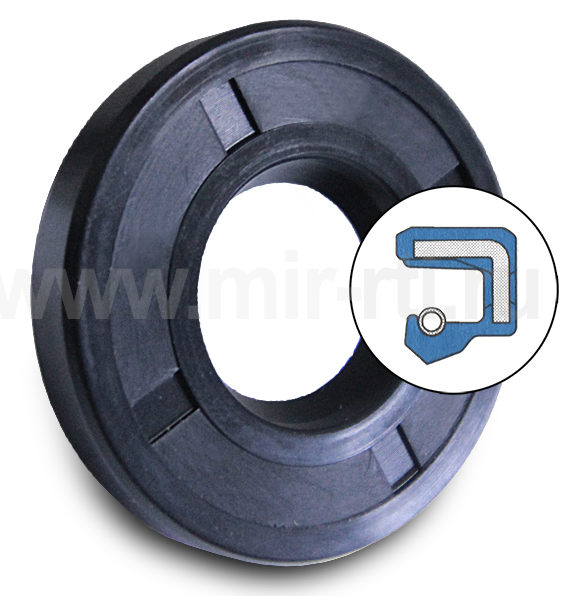

Сальник мотор-колеса

он же: Манжета армированная. 17x25x5 (сальник с пружинкой = манжета армированная, т.е. вбиваем в поиск: "манжета армированная 17x25x5" и выбираем удобный магазин) Тип 1 или тип 2. Тип 1 - имеет только одну кромку, уплотняющую вал то есть сальник однокромочный Резиновые манжеты армированные - ГОСТ 8785-79 / DIN3760

Подшипники:

Рулевая колонка:

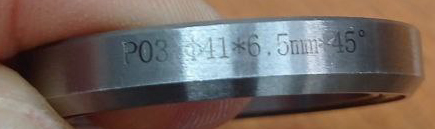

2 одинаковых подшипника: 41x30.15x6.5 45%

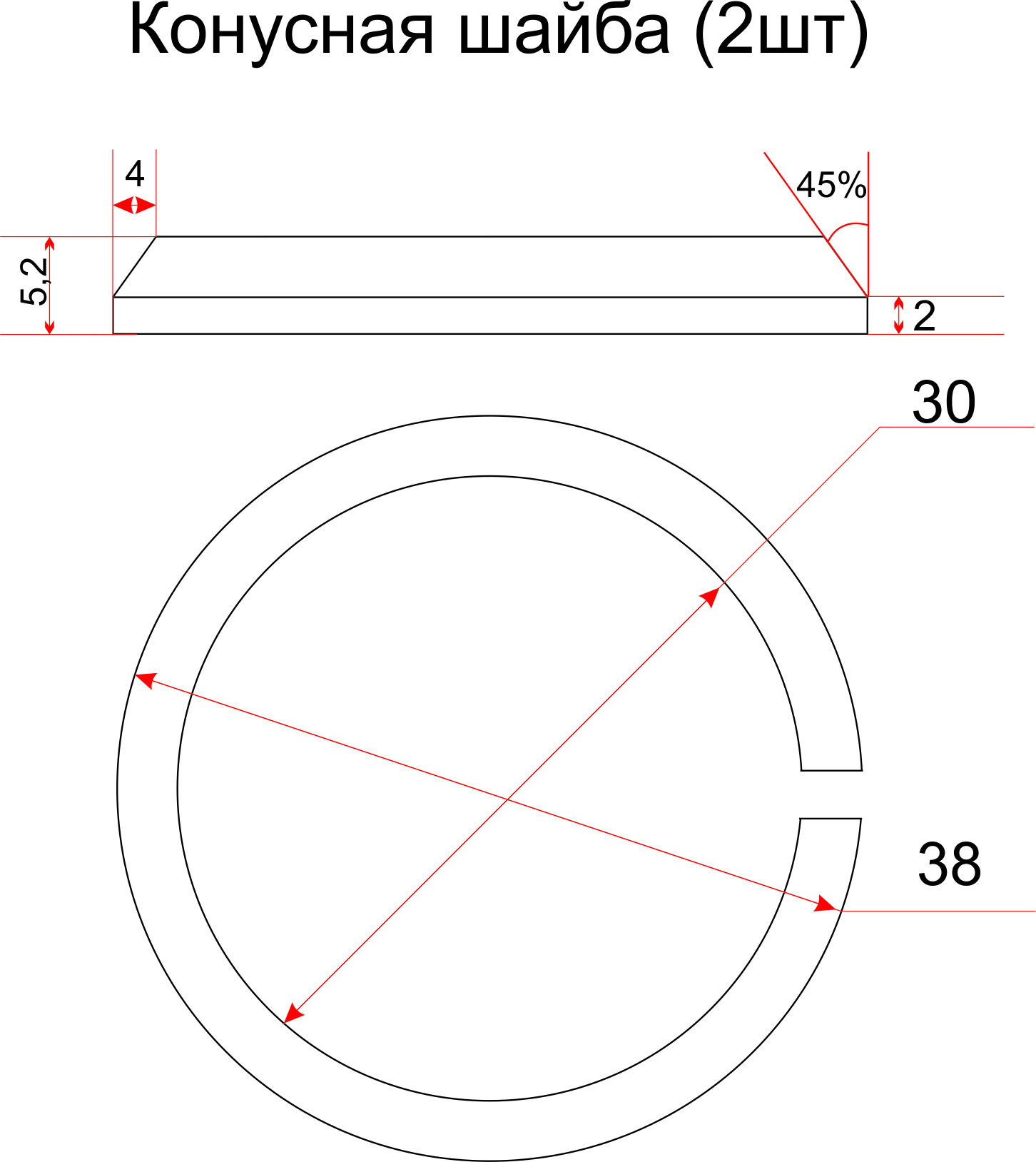

В подшипники упираются 2 конусные шайбы:

МК:

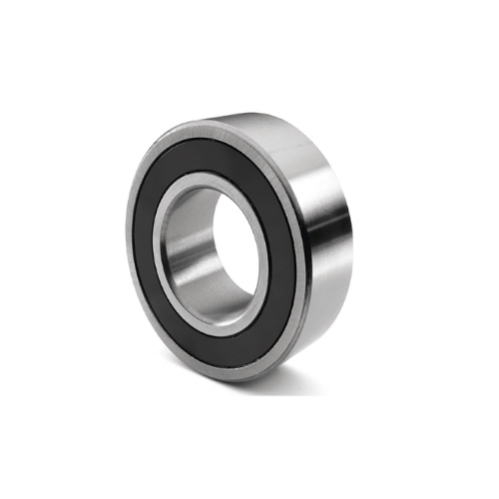

Задний подшипник 6003rs (17х35х10)

Переднее колесо:

Передний подшипник 6000rs (10x26x8) (встречаются варианты 6200 - 10x30x9)

Эластомеры:

Тросики:

Стоковые, механические тормоза

Переднего тормоза: 135 см, рубашка длина: 120 (бобышки длина 5.5, ширина 6.5 - может влезть и 7.5)

Заднего тормоза: 195 см., рубашка длина: 179,5

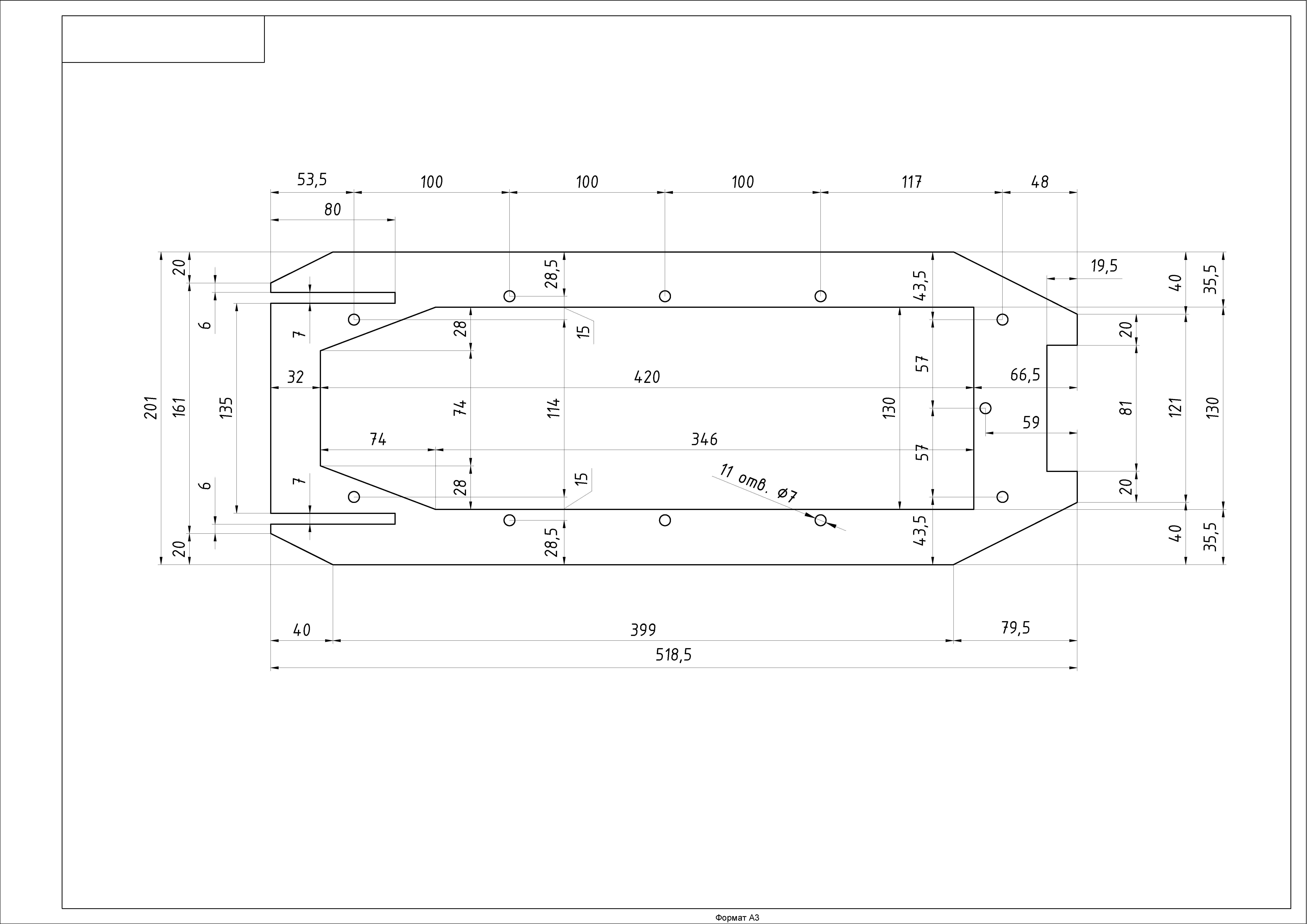

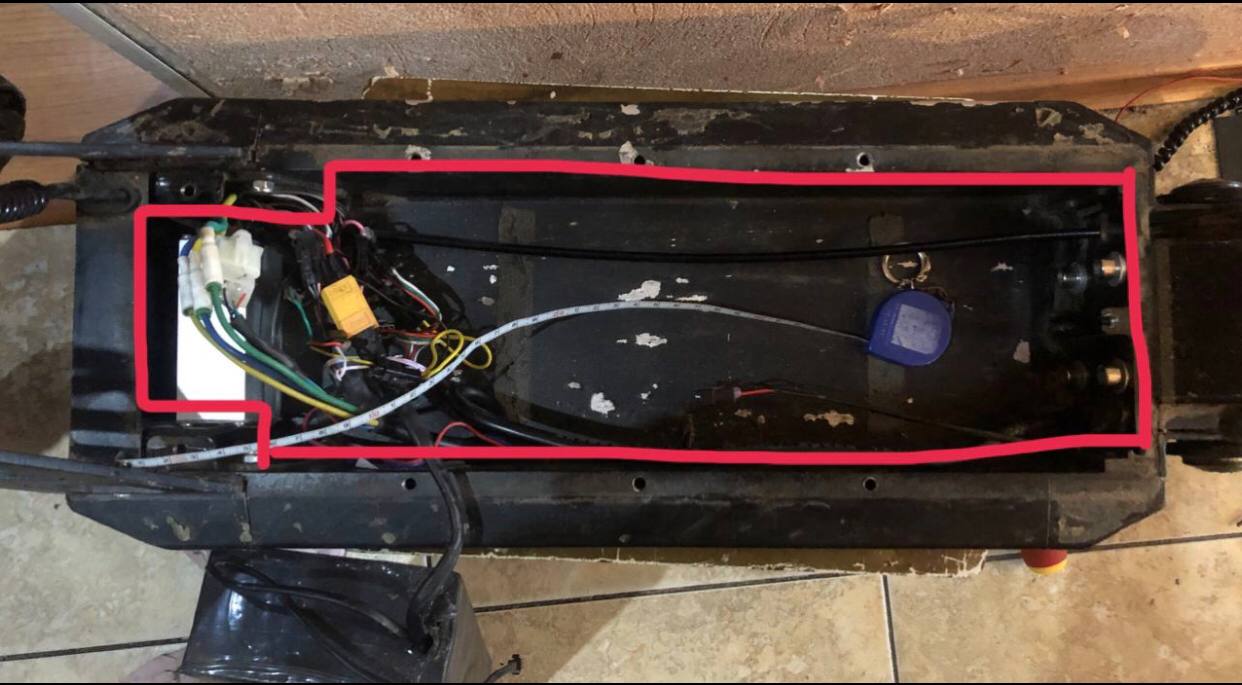

Размер деки

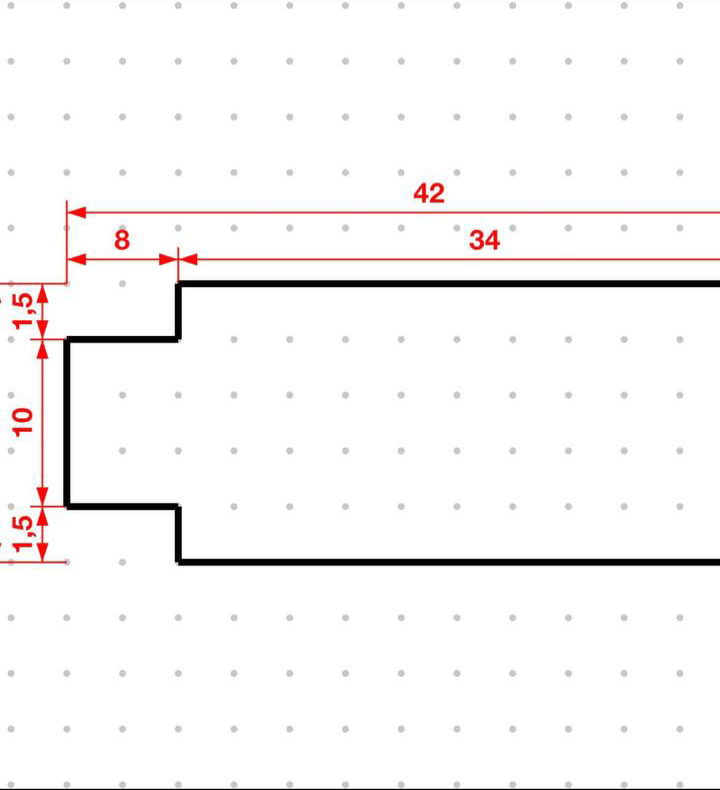

Проставка для деки

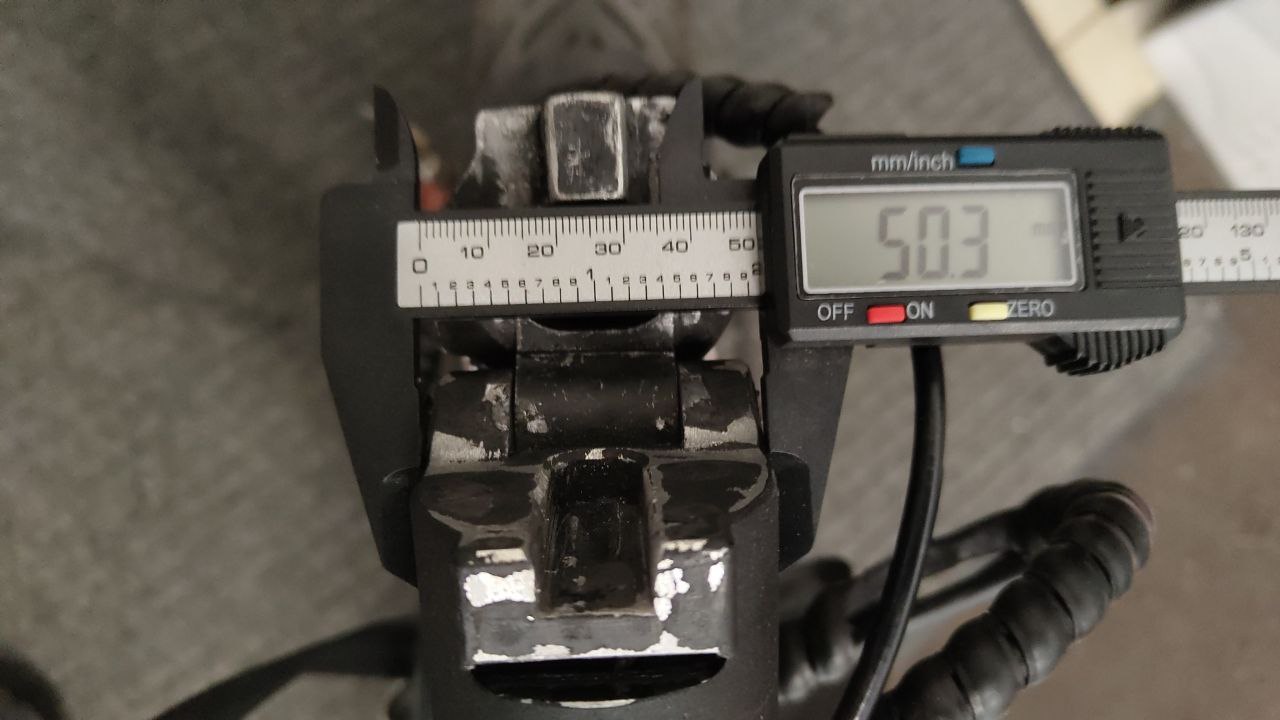

Штифт складного механизма руля:

6,8мм толщиной, длина 57.7

Чертеж П образной скобы от механизма складывания:

Если самокат быстро отключается.

Решение проблемы с быстрым отключением самоката при бездействии.

На некоторых версиях самоката наблюдается такая проблема, чтобы ее решить - достаточно переключить отоброжение скорости на американские мили сек, самокат сам вообще не выключается, ставите колесо 16, измерение на mph и готово.
